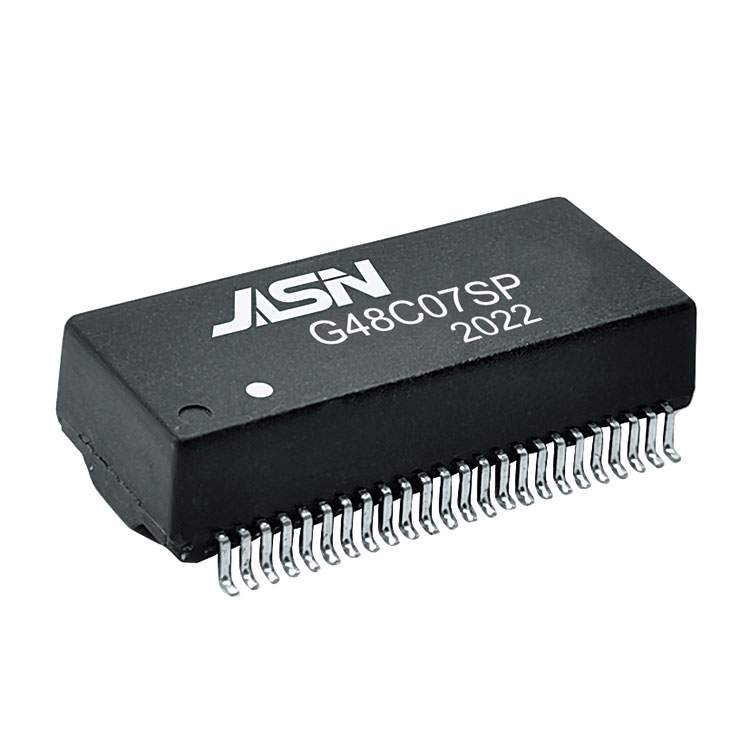

1000M పల్స్ ట్రాన్స్ఫార్మర్

OCL:

350uH నిమి. 8mA DC బయాస్‌తో @100KHz/0.1V

200uH నిమి. 18mA DC బయాస్‌తో @100KHz/0.1V

హై-పాట్:

1500Vrms

మలుపు నిష్పత్తి:

1:1 ± 3%

LK:

0.5uH గరిష్టం @100KHz/0.2V

Cw/w

35PF గరిష్టం @100KHz/0.2V

D.C.R:

1.2 ఓం గరిష్టం

చొప్పించడం నష్టం:

1-100MHz: -1.0dB గరిష్టం

క్రాస్ టాక్:

1-100MHz: -30dB నిమి

రిటర్న్ నష్టం:

1-30MHz

40MHz

50MHz

60-80MHZ

80-100MHZ

-18dB నిమి

-14.4dB నిమి

-13.1dB నిమి

-12dB నిమి

-10dB నిమి
