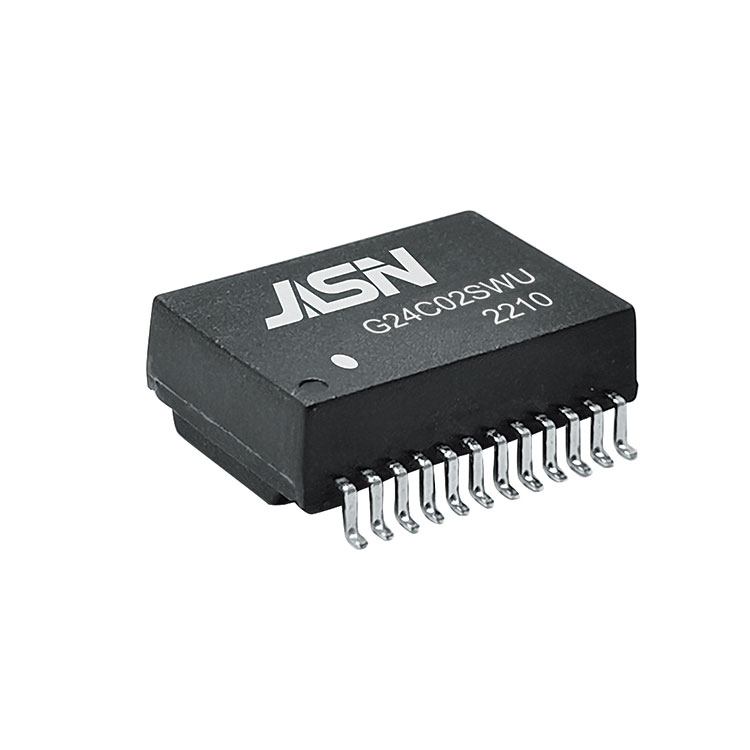

1000బేస్-టి లాన్ మాగ్నెటిక్స్

OCL:

350uH నిమి. 8mA DC బయాస్‌తో @100KHz/0.1V(-40~~+105â)

హై-పాట్:

1500Vrms

మలుపు నిష్పత్తి:

1:1 ± 3%

LK:

0.5uH గరిష్టం @100KHz/0.2V

Cw/w

35PF గరిష్టం @100KHz/0.2V

D.C.R:

1.2 ఓం గరిష్టం

చొప్పించడం నష్టం:

1-100MHz: -1.0dB గరిష్టం

CMMR

2MHz

30-200MHz

-50dB MIN

-15+20*లాగ్ (f/200) dB టైప్

DCR(సెకండరీ-హాఫ్ వైండింగ్)

0.65 ఓంలు గరిష్టం

క్రాస్ టాక్:

1 MHz

10-100 MHz

50dB MIN

-55+22*లాగ్ (f/10) dB MIN

రిటర్న్ నష్టం:

1-30MHz

40MHz

50MHz

60-80MHZ

80-100MHZ

-18dB నిమి

-14.4dB నిమి

-13.1dB నిమి

-12dB నిమి

-10dB నిమి
