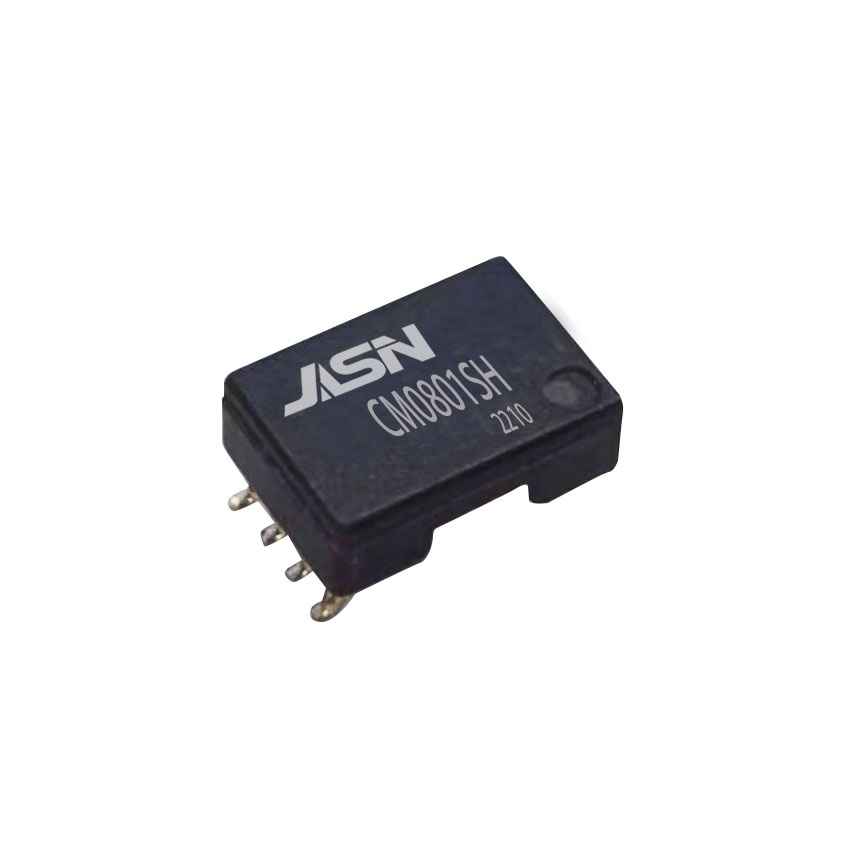

సింగిల్ ఐసోలేషన్ ట్రాన్స్‌ఫార్మర్

OCL:

1-2=3-4= 16uH నిమి. @100KHz/0.1V

8-7= 7uH నిమి. @100KHz/0.1V

6-5= 63uH నిమి. @100KHz/0.1V

హాయ్-పాట్:

4000VAC 2mA 6S

మలుపుల నిష్పత్తి:

1-2:3-4:8-7:6-5 = 3:3:2:6 ±5%

LK:

1-4 (2-3,5-6-7-8) షార్ట్ 0.5uH గరిష్టం @100KHz/0.1V

Cw/w

1-4 =40pF గరిష్టం (చిన్న 2-3,6-7) @100KHz/0.1V
