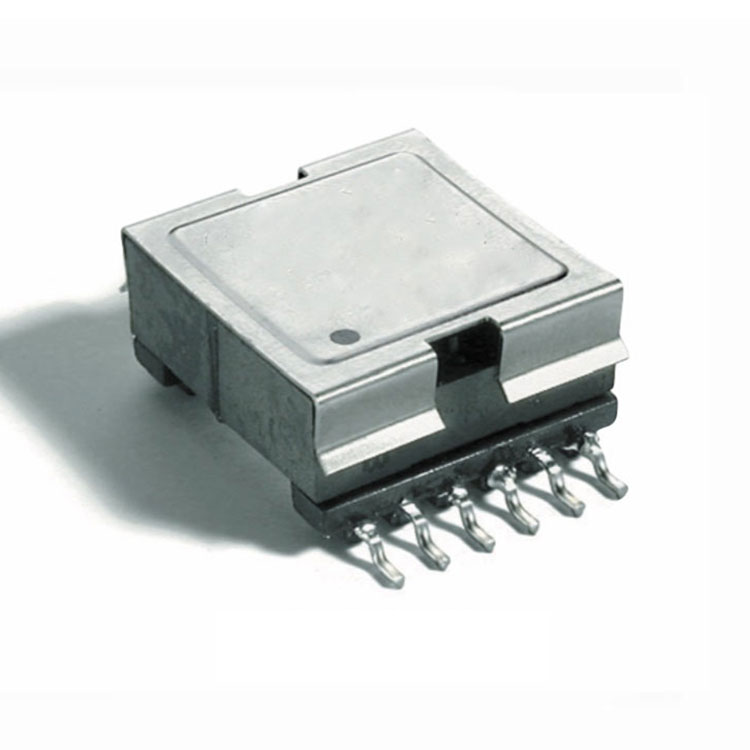

పవర్ మాగ్నెటిక్స్

OCL:

పిన్ 1,2-3,4 = 42uH±10%. @100KHz/0.1V

పిన్ 1,2-3,4 = 37.8uH నిమి. @100KHz/0.1V,2.6A

మలుపు నిష్పత్తి:

పిన్ 1,2-3,4 :12,11,10-,9,8,7 = 3:1±3%. @100KHz/1.0V

పిన్ 1,2-3,4 :5-6 = 3:1±3%. @100KHz/1.0V

LK:

పిన్ 1,2-3,4 (చిన్న 7,8,9,10,11,12,5,6) = 0.65uH గరిష్టం @100KHz/0.1V

D.C.R:

పిన్ 1,2-,3,4 = 60mΩ గరిష్టం.

పిన్ 5-6 = 195mΩ గరిష్టం.

పిన్ 12,11,10-9,8,7 = 15mΩ గరిష్టం.

హై-పాట్:

PRI--SEC: 1500V AC/5mA/ 1S.

PRI,SEC--కోర్: 500V AC/5mA/ 1S.
