ఆధునిక బ్యాటరీ మేనేజ్‌మెంట్ సిస్టమ్స్‌లో BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్‌ని ఏది అవసరం?

A BMS సిగ్నల్ ట్రాన్స్ఫార్మర్బ్యాటరీ మేనేజ్‌మెంట్ సిస్టమ్స్ (BMS)లో సురక్షితమైన, స్థిరమైన మరియు ఖచ్చితమైన కమ్యూనికేషన్‌ను నిర్ధారించడంలో కీలక పాత్ర పోషిస్తుంది, ముఖ్యంగా ఎలక్ట్రిక్ వాహనాలు, శక్తి నిల్వ వ్యవస్థలు మరియు పారిశ్రామిక విద్యుత్ పరిష్కారాలు వంటి అధిక-వోల్టేజ్ మరియు అధిక-విశ్వసనీయత అప్లికేషన్‌లలో. బ్యాటరీ సాంకేతికతలు అభివృద్ధి చెందుతున్నందున, ఖచ్చితమైన సిగ్నల్ ఐసోలేషన్, నాయిస్ తగ్గింపు మరియు నమ్మకమైన డేటా ట్రాన్స్‌మిషన్ కోసం డిమాండ్ పెరుగుతూనే ఉంది. ఈ కథనం BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్‌లు ఎలా పని చేస్తాయి, అవి ఎందుకు అవసరం, అవి ఏ సవాళ్లను పరిష్కరిస్తాయి మరియు ఇంజనీర్లు సరైన సిస్టమ్ పనితీరు కోసం సరైన భాగాలను ఎలా ఎంచుకోవచ్చో విశ్లేషిస్తుంది. ఇది ఇంజనీర్లు మరియు సేకరణ నిపుణులు సమాచారంతో కూడిన నిర్ణయాలు తీసుకోవడంలో సహాయపడటానికి డిజైన్ పరిగణనలు, ట్రబుల్షూటింగ్, అప్లికేషన్‌లు మరియు భవిష్యత్తు పోకడలపై ఆచరణాత్మక అంతర్దృష్టులను కూడా అందిస్తుంది.

విషయ సూచిక

• 1. BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్‌కి పరిచయం
• 2. బ్యాటరీ మేనేజ్‌మెంట్ సిస్టమ్స్‌లో పాత్ర
• 3. BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్ ఎలా పనిచేస్తుంది
• 4. కీ ఫీచర్లు మరియు ప్రయోజనాలు
• 5. BMS సిగ్నల్ ట్రాన్స్ఫార్మర్ల రకాలు
• 6. డిజైన్ పరిగణనలు
• 7. సాధారణ సవాళ్లు మరియు నొప్పి పాయింట్లు
• 8. ట్రబుల్షూటింగ్ గైడ్
• 9. పరిశ్రమల అంతటా అప్లికేషన్లు
• 10. ఎంపిక గైడ్
• 11. ఇన్‌స్టాలేషన్ బెస్ట్ ప్రాక్టీసెస్
• 12. భవిష్యత్తు పోకడలు
• 13. తయారీదారు అంతర్దృష్టి
• 14. తరచుగా అడిగే ప్రశ్నలు

1. BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్‌కి పరిచయం

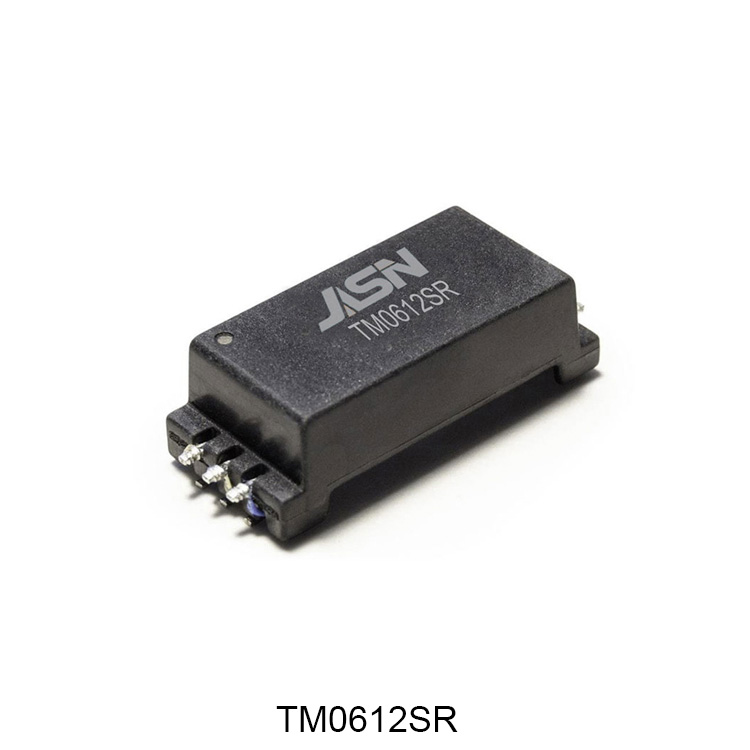

BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్ అనేది గాల్వానిక్ ఐసోలేషన్‌ను కొనసాగిస్తూ వివిధ సర్క్యూట్‌ల మధ్య విద్యుత్ సంకేతాలను బదిలీ చేయడానికి రూపొందించబడిన ఒక ప్రత్యేకమైన అయస్కాంత భాగం. బ్యాటరీ మేనేజ్‌మెంట్ సిస్టమ్‌లో, సెన్సిటివ్ కంట్రోల్ ఎలక్ట్రానిక్స్ అధిక-వోల్టేజ్ బ్యాటరీ ప్యాక్‌ల నుండి రక్షించబడుతుందని ఇది నిర్ధారిస్తుంది. ఈ ఐసోలేషన్ లేకుండా, చిన్న వోల్టేజ్ స్పైక్‌లు కూడా సిస్టమ్‌ను దెబ్బతీస్తాయి లేదా భద్రతా ప్రమాదాలకు దారితీయవచ్చు.

ఎలక్ట్రిక్ వాహనాలు మరియు పునరుత్పాదక ఇంధన నిల్వలపై లిథియం-అయాన్ బ్యాటరీలు ఆధిపత్యం చెలాయించే ఆధునిక శక్తి వ్యవస్థలలో, సిగ్నల్ సమగ్రత మరియు విద్యుత్ భద్రత చర్చలకు సాధ్యపడవు. BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్ రెండింటినీ నిర్ధారిస్తుంది.

2. బ్యాటరీ మేనేజ్‌మెంట్ సిస్టమ్స్‌లో పాత్ర

బ్యాటరీ సెల్‌లలో వోల్టేజ్, ఉష్ణోగ్రత, కరెంట్ మరియు స్టేట్-ఆఫ్-ఛార్జ్‌ని పర్యవేక్షించడానికి బ్యాటరీ మేనేజ్‌మెంట్ సిస్టమ్‌లు బాధ్యత వహిస్తాయి. BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్ ఎనేబుల్ చేస్తుంది:

• అధిక-వోల్టేజ్ మరియు తక్కువ-వోల్టేజ్ డొమైన్‌ల మధ్య సురక్షితమైన కమ్యూనికేషన్
• స్విచ్చింగ్ సర్క్యూట్ల నుండి నాయిస్ ఐసోలేషన్
• కఠినమైన వాతావరణాలలో స్థిరమైన డేటా ప్రసారం
• మైక్రోకంట్రోలర్లు మరియు సెన్సార్ల రక్షణ

ఎలక్ట్రిక్ వాహనాలలో, ఉదాహరణకు, బహుళ బ్యాటరీ మాడ్యూల్స్ సిరీస్‌లో పేర్చబడి, అధిక వోల్టేజ్ స్థాయిలను సృష్టిస్తాయి. సిగ్నల్ ట్రాన్స్‌ఫార్మర్ పర్యవేక్షణ సంకేతాలు ఖచ్చితమైనవి మరియు సురక్షితంగా ఉండేలా చేస్తుంది.

3. BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్ ఎలా పనిచేస్తుంది

BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్ విద్యుదయస్కాంత ప్రేరణపై పనిచేస్తుంది. ఒక ఆల్టర్నేటింగ్ సిగ్నల్ ప్రాధమిక వైండింగ్ గుండా వెళుతున్నప్పుడు, అది ఒక అయస్కాంత క్షేత్రాన్ని ఉత్పత్తి చేస్తుంది, ఇది ద్వితీయ వైండింగ్‌లో సంబంధిత సిగ్నల్‌ను ప్రేరేపిస్తుంది.

ఈ ప్రక్రియ నిర్ధారిస్తుంది:

• సర్క్యూట్ల మధ్య ప్రత్యక్ష విద్యుత్ కనెక్షన్ లేదు
• వోల్టేజ్ స్థాయిల ప్రభావవంతమైన ఐసోలేషన్
• తగ్గిన విద్యుదయస్కాంత జోక్యం (EMI)

సర్క్యూట్లను వేరుచేయడం ద్వారా, ఇది గ్రౌండ్ లూప్‌లను నిరోధిస్తుంది మరియు సిస్టమ్ విశ్వసనీయతను పెంచుతుంది.

4. కీ ఫీచర్లు మరియు ప్రయోజనాలు

• అధిక ఐసోలేషన్ వోల్టేజ్:అధిక-వోల్టేజ్ సర్జ్‌ల నుండి సున్నితమైన ఎలక్ట్రానిక్‌లను రక్షిస్తుంది.
• తక్కువ సిగ్నల్ నష్టం:కమ్యూనికేషన్ లైన్లలో డేటా సమగ్రతను నిర్వహిస్తుంది.
• కాంపాక్ట్ డిజైన్:ఖాళీ-నియంత్రిత BMS అప్లికేషన్‌లకు అనుకూలం.
• అధిక ఫ్రీక్వెన్సీ రెస్పాన్స్:ఆధునిక సిస్టమ్స్‌లో ఫాస్ట్ స్విచింగ్ సిగ్నల్‌లకు మద్దతు ఇస్తుంది.
• ఉష్ణ స్థిరత్వం:విస్తృత ఉష్ణోగ్రత పరిధులలో విశ్వసనీయంగా పనిచేస్తుంది.

5. BMS సిగ్నల్ ట్రాన్స్ఫార్మర్ల రకాలు

6. డిజైన్ పరిగణనలు

BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్‌ని డిజైన్ చేసేటప్పుడు లేదా ఎంచుకున్నప్పుడు, ఇంజనీర్లు తప్పనిసరిగా పరిగణించాలి:

• ఐసోలేషన్ వోల్టేజ్ అవసరాలు
• ఆపరేటింగ్ ఫ్రీక్వెన్సీ పరిధి
• కోర్ మెటీరియల్ లక్షణాలు
• లోడ్ కింద థర్మల్ పనితీరు
• EMI షీల్డింగ్ అవసరాలు

పేలవమైన డిజైన్ ఎంపికలు సిగ్నల్ వక్రీకరణ, వేడెక్కడం లేదా సిస్టమ్ వైఫల్యానికి దారితీయవచ్చు.

7. సాధారణ సవాళ్లు మరియు నొప్పి పాయింట్లు

వాటి ప్రయోజనాలు ఉన్నప్పటికీ, BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్లు అనేక వాస్తవ-ప్రపంచ సవాళ్లను ఎదుర్కొంటున్నాయి:

• హై-ఫ్రీక్వెన్సీ స్విచింగ్ కింద సిగ్నల్ వక్రీకరణ
• కాంపాక్ట్ డిజైన్లలో థర్మల్ సంతృప్తత
• తీవ్రమైన వాతావరణంలో ఇన్సులేషన్ విచ్ఛిన్నం
• ప్రక్కనే ఉన్న భాగాల నుండి విద్యుదయస్కాంత జోక్యం

డిజైన్ మరియు టెస్టింగ్ దశల సమయంలో పరిష్కరించకపోతే ఈ సమస్యలు సిస్టమ్ విశ్వసనీయతను ప్రభావితం చేస్తాయి.

8. ట్రబుల్షూటింగ్ గైడ్

• సిగ్నల్ నష్టం:వైండింగ్ కొనసాగింపు మరియు టంకము కీళ్ళను తనిఖీ చేయండి.
• వేడెక్కడం:లోడ్ పరిస్థితులు మరియు కోర్ సంతృప్త స్థాయిలను ధృవీకరించండి.
• శబ్ద సమస్యలు:షీల్డింగ్ మరియు గ్రౌండింగ్ లేఅవుట్‌ను మెరుగుపరచండి.
• కమ్యూనికేషన్ వైఫల్యం:BMS కంట్రోలర్‌తో ఫ్రీక్వెన్సీ అనుకూలతను తనిఖీ చేయండి.

9. పరిశ్రమల అంతటా అప్లికేషన్లు

• ఎలక్ట్రిక్ వాహనాలు (EVలు)
• శక్తి నిల్వ వ్యవస్థలు (ESS)
• సోలార్ పవర్ ఇన్వర్టర్లు
• పారిశ్రామిక బ్యాటరీ వ్యవస్థలు
• ఏరోస్పేస్ పవర్ యూనిట్లు

10. ఎంపిక గైడ్

11. ఇన్‌స్టాలేషన్ బెస్ట్ ప్రాక్టీసెస్

• సరైన PCB లేఅవుట్ అంతరాన్ని నిర్వహించండి
• సిగ్నల్ పాత్‌ల దగ్గర హై-కరెంట్ ట్రేస్‌లను రూట్ చేయడం మానుకోండి
• సరైన గ్రౌండింగ్ పద్ధతులను నిర్ధారించుకోండి
• EMI-సెన్సిటివ్ పరిసరాల కోసం షీల్డింగ్‌ని ఉపయోగించండి

12. భవిష్యత్తు పోకడలు

BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్‌ల పరిణామం ఎలక్ట్రిక్ మొబిలిటీ మరియు పునరుత్పాదక శక్తి వ్యవస్థల వేగవంతమైన పెరుగుదల ద్వారా నడపబడుతుంది. భవిష్యత్ పరిణామాలలో ఇవి ఉన్నాయి:

• సూక్ష్మీకరించిన అధిక-ఫ్రీక్వెన్సీ ట్రాన్స్‌ఫార్మర్లు
• మెరుగైన మాగ్నెటిక్ కోర్ పదార్థాలు
• స్మార్ట్ BMS చిప్‌లతో అధిక ఏకీకరణ
• మెరుగైన థర్మల్ ఎఫిషియెన్సీ డిజైన్‌లు

13. తయారీదారు అంతర్దృష్టి

అధిక-నాణ్యత మరియు నమ్మదగిన BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్ పరిష్కారాల కోసం,జాన్సమ్ ఎలక్ట్రానిక్స్ డాంగువాన్ కో., లిమిటెడ్ పారిశ్రామిక మరియు ఆటోమోటివ్ అప్లికేషన్‌లకు అనుగుణంగా అధునాతన ఇంజనీరింగ్ మద్దతు మరియు అనుకూలీకరించిన డిజైన్‌లను అందిస్తుంది. మీరు తదుపరి తరం బ్యాటరీ సిస్టమ్‌లను అభివృద్ధి చేస్తుంటే మరియు స్థిరమైన సిగ్నల్ ఐసోలేషన్ భాగాలు అవసరమైతే, సంకోచించకండి మమ్మల్ని సంప్రదించండిసాంకేతిక సంప్రదింపులు మరియు ఉత్పత్తి పరిష్కారాల కోసం.

14. తరచుగా అడిగే ప్రశ్నలు

BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్ యొక్క ప్రధాన విధి ఏమిటి?

ఇది బ్యాటరీ మేనేజ్‌మెంట్ సిస్టమ్‌లోని వివిధ వోల్టేజ్ డొమైన్‌ల మధ్య ఎలక్ట్రికల్ ఐసోలేషన్ మరియు సురక్షితమైన సిగ్నల్ ట్రాన్స్‌మిషన్‌ను అందిస్తుంది.

ఇది సాధారణంగా ఎక్కడ ఉపయోగించబడుతుంది?

ఇది ఎలక్ట్రిక్ వాహనాలు, శక్తి నిల్వ వ్యవస్థలు మరియు పారిశ్రామిక బ్యాటరీ పర్యవేక్షణ వ్యవస్థలలో విస్తృతంగా ఉపయోగించబడుతుంది.

ఐసోలేషన్ ఎందుకు ముఖ్యం?

ఐసోలేషన్ అధిక-వోల్టేజ్ నష్టాన్ని నిరోధిస్తుంది, భద్రతను మెరుగుపరుస్తుంది మరియు ఖచ్చితమైన డేటా ప్రసారాన్ని నిర్ధారిస్తుంది.

సరైన ట్రాన్స్‌ఫార్మర్‌ని ఎలా ఎంచుకోవాలి?

మీరు వోల్టేజ్ రేటింగ్, ఫ్రీక్వెన్సీ అనుకూలత, థర్మల్ పరిస్థితులు మరియు సిస్టమ్ పరిమాణ పరిమితులను పరిగణించాలి.

BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్లు విఫలమవుతాయా?

అవును, కానీ సరిగ్గా రూపకల్పన మరియు ఇన్స్టాల్ చేసినప్పుడు వైఫల్యాలు చాలా అరుదు. సాధారణ కారణాలు వేడెక్కడం, ఇన్సులేషన్ విచ్ఛిన్నం లేదా EMI జోక్యం.

ముగింపు:BMS సిగ్నల్ ట్రాన్స్‌ఫార్మర్ అనేది కేవలం నిష్క్రియాత్మక భాగం మాత్రమే కాదు, ఆధునిక బ్యాటరీ సిస్టమ్‌లలో ప్రధాన భద్రత మరియు పనితీరును ఎనేబుల్ చేస్తుంది. సిగ్నల్ సమగ్రత, ఎలక్ట్రికల్ ఐసోలేషన్ మరియు సిస్టమ్ విశ్వసనీయతను నిర్ధారించడంలో దీని పాత్ర నేటి శక్తి-ఆధారిత సాంకేతికతలలో ఇది అనివార్యమైనది.
