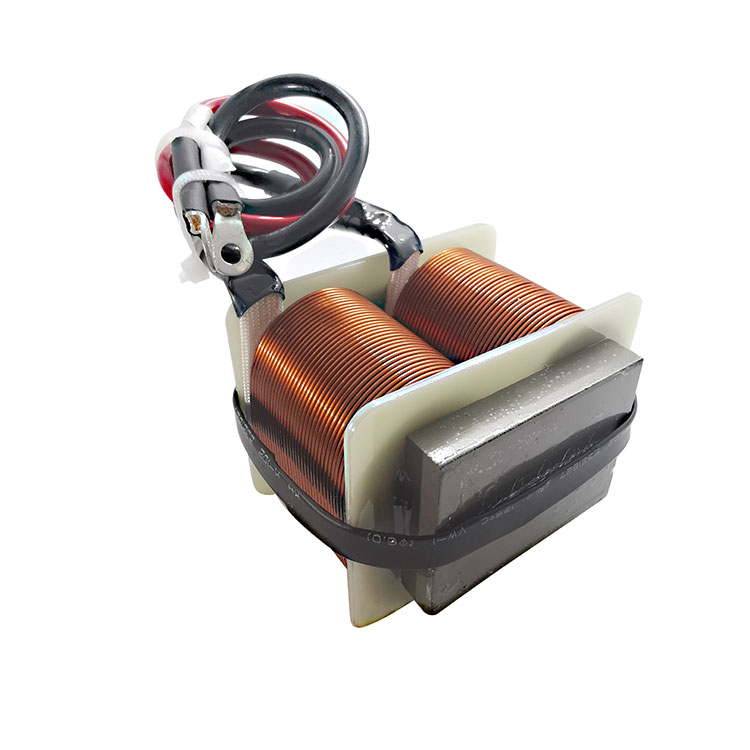

సోలార్ ఇన్వర్టర్ ఇండక్టర్ ఆధునిక PV సిస్టమ్స్‌లో సమర్థత, స్థిరత్వం మరియు జీవితకాలాన్ని ఎలా మెరుగుపరుస్తుంది

A సోలాr ఇన్వర్టర్ ఇండక్టర్ఫోటోవోల్టాయిక్ (PV) ఇన్వర్టర్ సిస్టమ్‌లలోని అత్యంత కీలకమైన అయస్కాంత భాగాలలో ఒకటి. ఇది నేరుగా మార్పిడి సామర్థ్యం, ​​హార్మోనిక్ డిస్టార్షన్, థర్మల్ పనితీరు మరియు దీర్ఘకాలిక విశ్వసనీయతను ప్రభావితం చేస్తుంది. ఆధునిక పునరుత్పాదక శక్తి అనువర్తనాల్లో, సమర్థతా ప్రమాణాలు మరింత కఠినంగా ఉంటాయి, సరైన ఇండక్టర్ డిజైన్‌ను ఎంచుకోవడం వల్ల మొత్తం సిస్టమ్ పనితీరు గణనీయంగా మెరుగుపడుతుంది.

ఈ లోతైన గైడ్ సోలార్ ఇన్వర్టర్ ఇండక్టార్‌లు ఎలా పని చేస్తాయో, అవి హై-ఫ్రీక్వెన్సీ స్విచింగ్ పరిసరాలలో ఎందుకు ముఖ్యమైనవి, మెటీరియల్‌లు మరియు డిజైన్ ప్రభావం పనితీరు మరియు తయారీదారుల వంటి వాటిని ఎలా విశ్లేషిస్తుందిJASNడిమాండ్ సౌర అనువర్తనాల కోసం అధునాతన అయస్కాంత పరిష్కారాలను అందించండి.

విషయ సూచిక

• 1. సోలార్ ఇన్వర్టర్ ఇండక్టర్ అంటే ఏమిటి?
• 2. ఆధునిక PV సిస్టమ్స్‌లో ఇది ఎందుకు అవసరం?
• 3. సోలార్ ఇన్వర్టర్లలో వర్కింగ్ ప్రిన్సిపల్
• 4. కీ డిజైన్ పారామితులు మరియు సాంకేతిక లక్షణాలు
• 5. కోర్ మెటీరియల్స్ మరియు సమర్థతపై వాటి ప్రభావం
• 6. థర్మల్ మేనేజ్‌మెంట్ మరియు విశ్వసనీయత
• 7. అనుకూలీకరణ మరియు అప్లికేషన్ దృశ్యాలు
• 8. సరైన సోలార్ ఇన్వర్టర్ ఇండక్టర్‌ను ఎలా ఎంచుకోవాలి
• 9. సాధారణ సవాళ్లు మరియు పరిష్కారాలు
• 10. తరచుగా అడిగే ప్రశ్నలు

1. సోలార్ ఇన్వర్టర్ ఇండక్టర్ అంటే ఏమిటి?

సోలార్ ఇన్వర్టర్ ఇండక్టర్ అనేది అయస్కాంత క్షేత్రంలో విద్యుత్ శక్తిని నిల్వ చేయడానికి మరియు స్విచింగ్ కార్యకలాపాల సమయంలో నియంత్రిత పద్ధతిలో విడుదల చేయడానికి రూపొందించబడిన నిష్క్రియాత్మక అయస్కాంత భాగం. ఇది సాధారణంగా ఫోటోవోల్టాయిక్ సిస్టమ్‌లలో DC-DC బూస్ట్ కన్వర్టర్లు మరియు DC-AC ఇన్వర్టర్ దశలలో ఉపయోగించబడుతుంది.

సరళంగా చెప్పాలంటే, ఇండక్టర్ కరెంట్ ప్రవాహాన్ని సున్నితంగా చేస్తుంది, అలలను అణిచివేస్తుంది మరియు విద్యుదయస్కాంత జోక్యాన్ని (EMI) తగ్గిస్తుంది. అది లేకుండా, సోలార్ ఇన్వర్టర్‌లు అస్థిరమైన అవుట్‌పుట్, అధిక హార్మోనిక్స్ మరియు సామర్థ్య నష్టాలను అనుభవిస్తాయి.

• మారే చక్రాల సమయంలో శక్తి నిల్వ
• ప్రస్తుత అలల తగ్గింపు
• హార్మోనిక్ ఫిల్టరింగ్
• మెరుగైన వేవ్‌ఫార్మ్ నాణ్యత
• మెరుగైన సిస్టమ్ స్థిరత్వం

2. ఆధునిక PV సిస్టమ్స్‌లో ఇది ఎందుకు అవసరం?

సౌర శక్తి వ్యవస్థలు వేరియబుల్ సూర్యకాంతి పరిస్థితులలో పనిచేస్తాయి, అంటే వోల్టేజ్ మరియు కరెంట్ నిరంతరం మారుతూ ఉంటాయి. ఇన్వర్టర్ తప్పనిసరిగా ఈ వేరియబుల్ DC పవర్‌ను గ్రిడ్ ప్రమాణాలకు అనుగుణంగా స్థిరమైన AC అవుట్‌పుట్‌గా మార్చాలి.

సోలార్ ఇన్వర్టర్ ఇండక్టర్ ఇందులో కీలక పాత్ర పోషిస్తుంది:

1. తక్కువ DC వోల్టేజీని అవసరమైన బస్సు స్థాయిలకు పెంచడం
2. నిరంతర కరెంట్ మోడ్ (CCM)ని నిర్వహించడం
3. గ్రిడ్ హార్మోనిక్ నిబంధనలకు అనుగుణంగా
4. దీర్ఘకాలిక భాగాల విశ్వసనీయతను నిర్ధారించడం

గ్లోబల్ పునరుత్పాదక స్వీకరణ పెరిగేకొద్దీ, అధిక సామర్థ్యం గల అయస్కాంత భాగాలు ఇకపై ఐచ్ఛికం కావు - పోటీ సౌర ఇన్వర్టర్ రూపకల్పనకు అవి తప్పనిసరి.

3. సోలార్ ఇన్వర్టర్లలో వర్కింగ్ ప్రిన్సిపల్

సాధారణ PV ఇన్వర్టర్ టోపోలాజీలో, ఇండక్టర్ హై-ఫ్రీక్వెన్సీ స్విచింగ్ సర్క్యూట్‌లలో పనిచేస్తుంది. పవర్ స్విచ్ ఆన్ చేసినప్పుడు, శక్తి మాగ్నెటిక్ కోర్లో నిల్వ చేయబడుతుంది. స్విచ్ ఆఫ్ అయినప్పుడు, నిల్వ చేయబడిన శక్తి లోడ్‌కు బదిలీ అవుతుంది.

శక్తి నిల్వ ఫార్ములా:

E = 1/2 × L × I²

ఎక్కడ:

• L = ఇండక్టెన్స్
• నేను = ప్రస్తుతము

ఈ చక్రీయ నిల్వ మరియు విడుదల ప్రక్రియ వోల్టేజ్ నియంత్రణ మరియు అలల అణచివేతను ప్రారంభిస్తుంది, ఇవి సమర్థవంతమైన DC-AC మార్పిడికి ప్రాథమికమైనవి.

4. కీ డిజైన్ పారామితులు మరియు సాంకేతిక లక్షణాలు

5. కోర్ మెటీరియల్స్ మరియు సమర్థతపై వాటి ప్రభావం

కోర్ మెటీరియల్ ఎంపిక నేరుగా సౌర ఇన్వర్టర్ ఇండక్టర్లలో పనితీరును ప్రభావితం చేస్తుంది.

ఫెర్రైట్ కోర్

• అధిక ఫ్రీక్వెన్సీ వద్ద తక్కువ కోర్ నష్టం
• కాంపాక్ట్ ఇన్వర్టర్ డిజైన్‌లకు అనువైనది

పౌడర్ ఐరన్ కోర్

• అధిక సంతృప్త ఫ్లక్స్ సాంద్రత
• అధిక-కరెంట్ అప్లికేషన్‌లకు అనుకూలం

నానోక్రిస్టలైన్ కోర్

• అల్ట్రా-తక్కువ కోర్ నష్టం
• అధిక పారగమ్యత
• అద్భుతమైన ఉష్ణ స్థిరత్వం

అధునాతన తయారీదారులు ఇష్టపడతారుJASNరాగి మరియు కోర్ నష్టాలు రెండింటినీ తగ్గించడానికి ఆప్టిమైజ్ చేసిన మాగ్నెటిక్ డిజైన్‌పై దృష్టి పెట్టండి, ఇన్వర్టర్ సామర్థ్యాన్ని 98% మించి మెరుగుపరుస్తుంది.

6. థర్మల్ మేనేజ్‌మెంట్ మరియు విశ్వసనీయత

సౌర ఇన్వర్టర్లు తరచుగా కఠినమైన బహిరంగ వాతావరణంలో పనిచేస్తాయి. పెరిగిన ఉష్ణోగ్రతలు ఇన్సులేషన్ క్షీణతను వేగవంతం చేస్తాయి మరియు జీవితకాలాన్ని తగ్గిస్తాయి.

ప్రభావవంతమైన ఉష్ణ వ్యూహాలు:

• తక్కువ DCR వైండింగ్ డిజైన్
• అధిక-ఉష్ణోగ్రత ఇన్సులేషన్ పదార్థాలు
• ఆప్టిమైజ్ చేసిన కోర్ జ్యామితి
• తేమ రక్షణ కోసం ఎన్కప్సులేషన్

సరైన థర్మల్ డిజైన్ 10-20 సంవత్సరాల కార్యాచరణ విశ్వసనీయతను నిర్ధారిస్తుంది, PV మాడ్యూల్స్ యొక్క జీవితకాలం సరిపోలుతుంది.

7. అనుకూలీకరణ మరియు అప్లికేషన్ దృశ్యాలు

సోలార్ ఇన్వర్టర్ ఇండక్టర్స్ ఇందులో ఉపయోగించబడతాయి:

• నివాస పైకప్పు ఇన్వర్టర్లు
• వాణిజ్య స్ట్రింగ్ ఇన్వర్టర్లు
• యుటిలిటీ-స్కేల్ సెంట్రల్ ఇన్వర్టర్లు
• హైబ్రిడ్ శక్తి నిల్వ వ్యవస్థలు
• ఆఫ్-గ్రిడ్ సౌర వ్యవస్థలు

అనుకూలీకరణ ఎంపికలు వీటిని కలిగి ఉండవచ్చు:

• కస్టమ్ ఇండక్టెన్స్ విలువలు
• ప్రత్యేక కోర్ పదార్థాలు
• హై-కరెంట్ వైండింగ్ నిర్మాణాలు
• కాంపాక్ట్ మెకానికల్ కొలతలు

8. సరైన సోలార్ ఇన్వర్టర్ ఇండక్టర్‌ను ఎలా ఎంచుకోవాలి

దశల వారీ ఎంపిక గైడ్:

1. ఆపరేటింగ్ ఫ్రీక్వెన్సీని నిర్ణయించండి
2. అవసరమైన ఇండక్టెన్స్‌ను లెక్కించండి
3. గరిష్ట కరెంట్ మరియు అలల సహనాన్ని గుర్తించండి
4. థర్మల్ పరిస్థితులను అంచనా వేయండి
5. సంతృప్త మార్జిన్‌ని ధృవీకరించండి
6. EMI ప్రమాణాలకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి

అనుభవజ్ఞులైన మాగ్నెటిక్ సొల్యూషన్ ప్రొవైడర్లతో పనిచేయడం సరైన డిజైన్ ఇంటిగ్రేషన్‌ను నిర్ధారిస్తుంది.

9. సాధారణ సవాళ్లు మరియు పరిష్కారాలు

10. తరచుగా అడిగే ప్రశ్నలు

Q1: ఇండక్టర్ సంతృప్తమైతే ఏమి జరుగుతుంది?

సంతృప్తత ఇండక్టెన్స్ బాగా పడిపోతుంది, ఇది ప్రస్తుత స్పైక్‌లు, వేడెక్కడం మరియు సంభావ్య ఇన్వర్టర్ వైఫల్యానికి దారితీస్తుంది.

Q2: నేను సోలార్ ఇన్వర్టర్ అప్లికేషన్‌ల కోసం ప్రామాణిక ఇండక్టర్‌ని ఉపయోగించవచ్చా?

సిఫార్సు చేయబడలేదు. సోలార్ ఇన్వర్టర్ ఇండక్టర్‌లు తప్పనిసరిగా అధిక కరెంట్, అధిక ఫ్రీక్వెన్సీ మరియు కఠినమైన వాతావరణాలను నిర్వహించాలి.

Q3: ఇండక్టెన్స్ విలువ అలలను ఎలా ప్రభావితం చేస్తుంది?

అధిక ఇండక్టెన్స్ అలల కరెంట్‌ను తగ్గిస్తుంది కానీ పరిమాణం మరియు వ్యయాన్ని పెంచుతుంది. సరైన బ్యాలెన్స్ అవసరం.

Q4: సాధారణ సమర్థత ప్రభావం ఏమిటి?

సరైన అయస్కాంత రూపకల్పన మొత్తం ఇన్వర్టర్ సామర్థ్యాన్ని 1-3% మెరుగుపరుస్తుంది, ఇది యుటిలిటీ స్కేల్‌లో ముఖ్యమైనది.

తీర్మానం

సోలార్ ఇన్వర్టర్ ఇండక్టర్ అనేది నిష్క్రియాత్మక భాగం కంటే చాలా ఎక్కువ-ఇది ఆధునిక ఫోటోవోల్టాయిక్ సిస్టమ్‌లలో పనితీరును నిర్వచించే అంశం. సామర్థ్యం మరియు అలల అణచివేత నుండి థర్మల్ విశ్వసనీయత మరియు గ్రిడ్ సమ్మతి వరకు, దీని రూపకల్పన నేరుగా సిస్టమ్ విజయాన్ని ప్రభావితం చేస్తుంది.

వంటి అనుభవజ్ఞులైన తయారీదారులతో భాగస్వామ్యంJASNఖచ్చితమైన ఇంజనీరింగ్, ఆప్టిమైజ్ చేయబడిన అయస్కాంత పదార్థాలు మరియు మీ ఇన్వర్టర్ అవసరాలకు అనుగుణంగా అనుకూలీకరించిన పరిష్కారాలను నిర్ధారిస్తుంది.

మీరు తదుపరి తరం సోలార్ ఇన్వర్టర్‌లను డిజైన్ చేస్తుంటే మరియు అధిక-పనితీరు గల అయస్కాంత భాగాలు అవసరమైతే,మమ్మల్ని సంప్రదించండిఈ రోజు మీ ప్రాజెక్ట్ అవసరాలను చర్చించడానికి మరియు అధునాతన సోలార్ ఇన్వర్టర్ ఇండక్టర్‌లు మీ సిస్టమ్ పనితీరును ఎలా పెంచగలవో కనుగొనండి.
