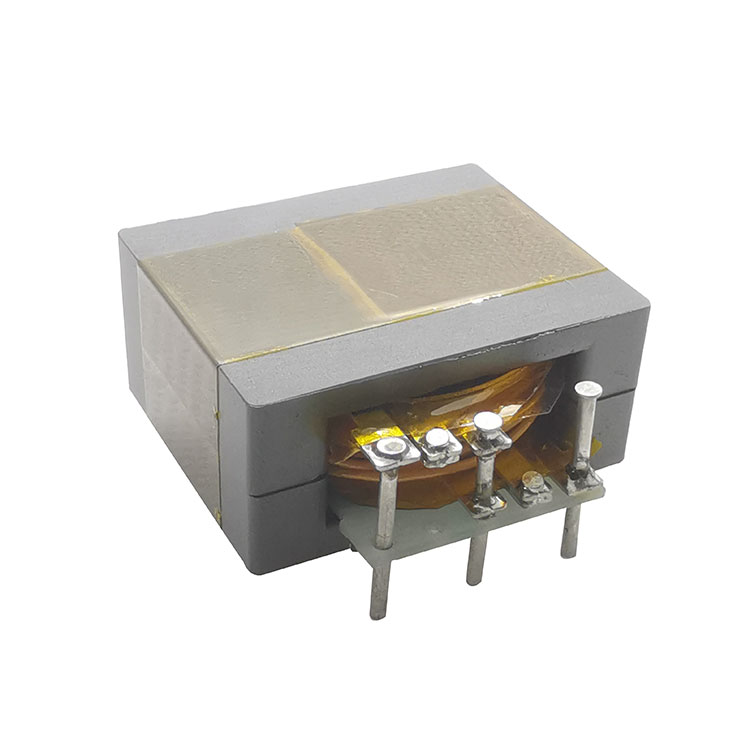

ఎలక్ట్రిక్ వెహికల్ ఛార్జింగ్ ట్రాన్స్‌ఫార్మర్

OCL:

పిన్ 1-2= 80-120uH. @100KHz/1V

LK:

పిన్ 1-2(చిన్న 3.4)= 3.0uH గరిష్టం 100KHz 1V

మలుపు నిష్పత్తి:

4:2 ± 3%. @20KHz/1.0V

DCR:

1-2: 4.0mΩ గరిష్టంగా.

3-4: 1.0mΩ గరిష్టంగా.

హై-పాట్:

PRI--SEC: 1000V DC/3mA/ 60S.

PRI--CORE: 500V DC/3mA/ 6S.

IR:

PRI--SEC: 100MΩ కనిష్ట DC500V

కాయిల్-కోర్: 100MΩ కనిష్ట DC500V
