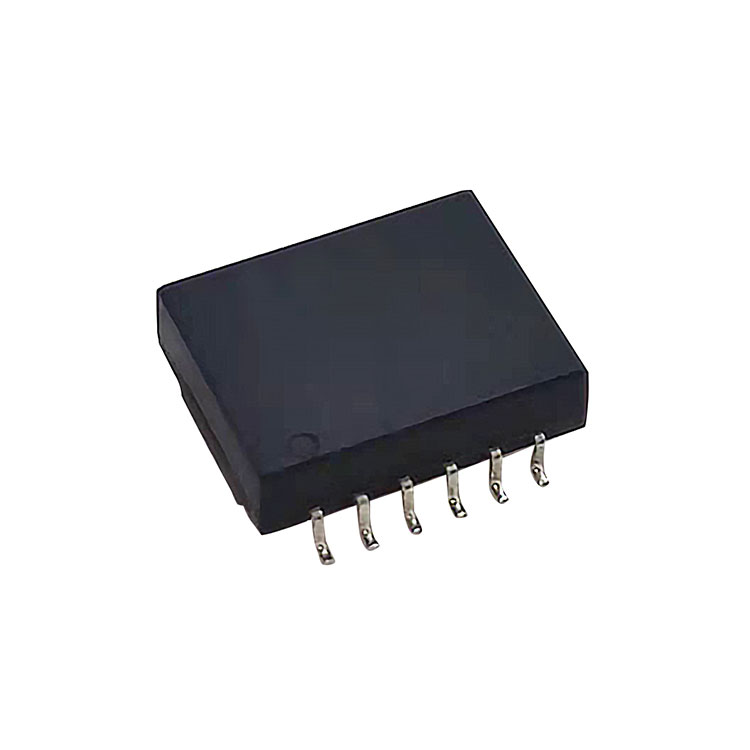

డ్యూయల్ ఛానల్ హై వోల్టేజ్ సోలేషన్ మాడ్యూల్స్

OCL:

300uH నిమి. @100KHz/0.1V @-40âTO +125â

హై-పాట్:

6220VDC/1mA/60Sec

మలుపు నిష్పత్తి:

1CT:1CT±2%

LK:

0.5uH గరిష్టం @100KHz/0.1V

D.C.R:

(1-3,4-5) 0.7 ఓం గరిష్టం

(7-9,10-12) 0.85 ఓం గరిష్టం

చొప్పించడం నష్టం:

4MHz: -0.25dB గరిష్టం

రిటర్న్ నష్టం:

4MHz: -20dB నిమి

క్రాస్ టాక్:

4MHz: -50dB నిమి

CMR:

1-10MHz: -30dB రకం

10-400MHz: -20dB రకం

ఇన్సులేషన్ రెసిస్టెన్స్:

400MΩ/250Vds నిమి
